擺線針輪減速機根據K-H-V少齒差行星傳動原理規劃而成的，行星輪(擺線輪)輪齒為擺線齒，太陽組織擺線輪輪(針輪)為針齒，兩者組成了擺線針輪合副，針輪齒數Zp與擺線輪齒數Zc的差為1。在傳動過程中，轉轉臂臂將輸入運動傳遞給擺線輪。因?yàn)楣潭ㄡ樰喌男Ч瑪[線輪發生與輸入運動相反的低速自轉運動，再經過W組織輸出。

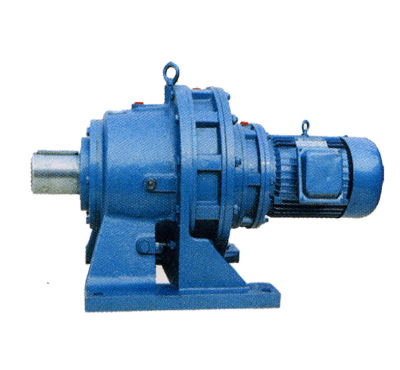

　　XB擺線減速機結構：
　　轉臂轉臂是由輸入軸和偏疼套組成，偏疼套上的兩個偏疼互成180°。為削減沖突丟失，在偏疼套與擺線輪之間裝有兩個滾柱軸承。
　　擺線輪擺線輪的齒形為為短幅外擺線等距曲線。正本按運動要求僅用一個擺線輪就可以傳遞運動(見圖1)，當為了使輸入軸到達靜平衡和進步運動的軸載能力，故選用兩個完全相同的奇數齒擺線輪，別離裝在偏疼套上。兩擺線輪方位相差180。
　　針輪針輪是由一個針輪殼和裝在針輪殼等分針齒銷孔的偶數個針齒銷所組成的。在針齒銷上可裝針齒套，以削減合沖突丟失組織通常把由輸出軸、銷軸及擺線輪所組成的組織稱為W組織。擺線輪與輸出軸之間的銜接是靠銷軸來實現的。
　　銷軸的一端固定在輸出軸的法蘭上，另一端刺進兩擺線輪的等分銷孔中。為削減沖突丟失，在銷軸的懸臂上裝有銷套。
　　XB擺線減速機優勢特色：
　　傳動比較大：一級減速時傳動比為1/9~1/87;兩級減速時傳動比為1/99~1/7569;根據需要可以選用更多級組合。
　　傳動效率高：因?yàn)樵摍C(jī)嚙合部位選用了翻滾嚙合，均勻效率可達90%以上體積小、重量輕：因?yàn)椴粰?quán)選用了行星傳動原理，輸入軸和輸出軸在同一軸線上，而且有與電動機直聯呈體的共同之處，因而本機具有結構緊湊，體積小、重量輕的特色。
　　毛病少、壽命長：本機主要傳動嚙合件運用軸承鋼制造，因而機械能好，耐磨性能好，再加選用翻滾沖突故使之毛病少、壽命長。
　　工作牢靠平穩：本機傳動過程中為多齒嚙合，所以使之工作平穩牢靠、噪聲低。
　　拆裝方便，容易修理：因?yàn)榻Y(jié)構規劃合理拆裝簡略便于修理。
　　XB擺線減速機用途：
　　污水處理拌和，化工廠反應釜，鋼廠，銅業，食物，橡膠，化工，電力，能源，環保，冶金，港口冶金礦山、石油化工、修建、起重運送、紡織印染、工程機械、食物工業等職業。
　　本機還具有過載能力強、耐沖擊、慣性力矩小適用于起動頻頻和正回轉的特色。
